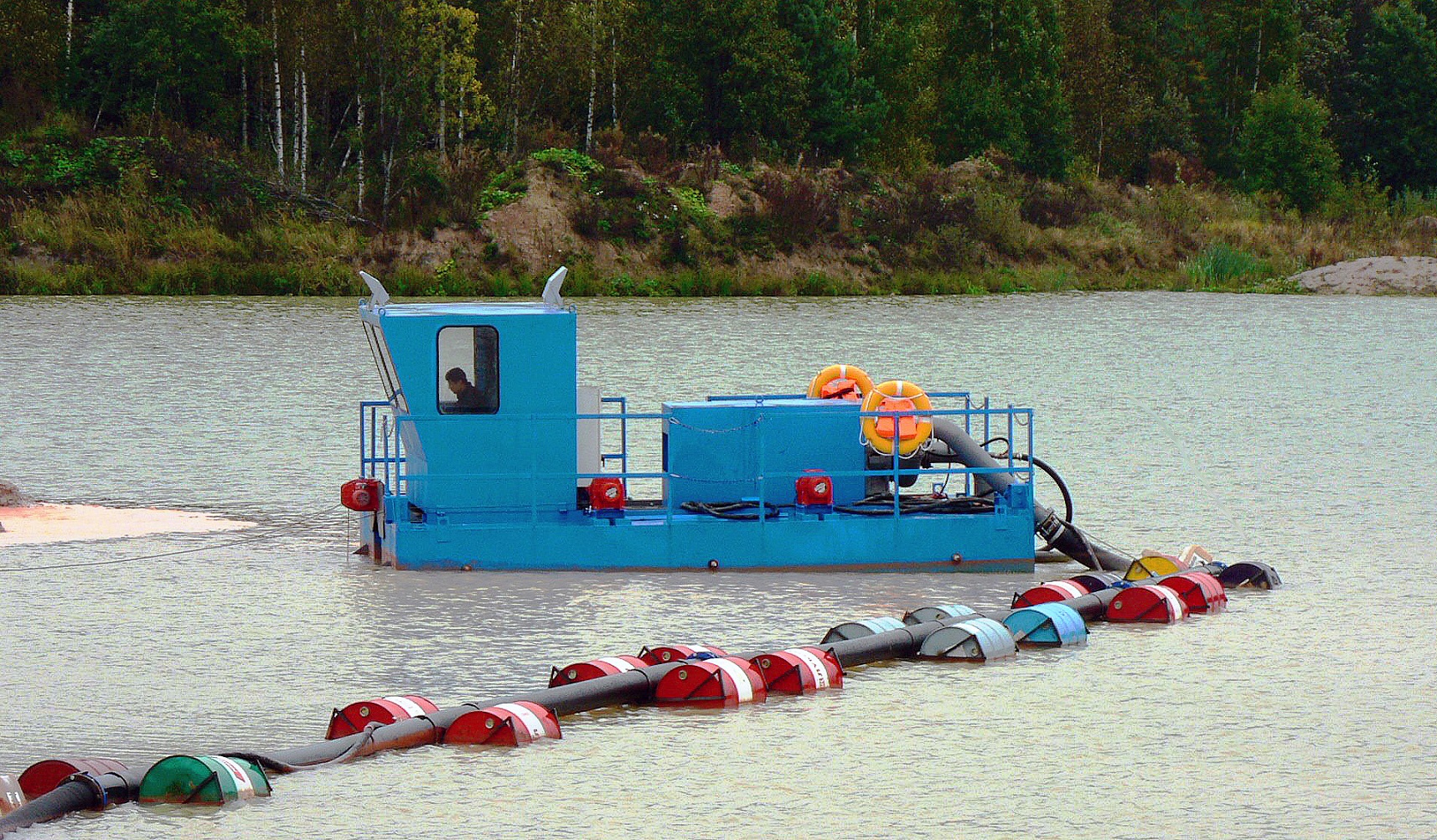

Земснаряд Д110/47-И-1

8 810 000 руб

Условия эксплуатации:

Добыча ПГС на карьерах с грунтами 1-4 категории. Дноуглубление и очистка русел рек и озёр от донных отложений и растительности

Основные преимущества:
  1. Земснаряд Д-110/47-И-1 это второй по мощности земснаряд в нашей линейке.
  2. Его основное отличие от земснаряда Д-110/47-И-2-2 состоит в типе насоса. В месяц он намывает до 60 000 кубометров песка, но подаёт его на расстояние до 1,5 километров.
  3. Он прекрасно подойдёт для тех условий, когда скорость затопления карьера низкая и вам нельзя останавливать работу.
  4. Кроме того при подаче на расстояние до 1,5 километров вам не нужно покупать бустерную станцию, которая увеличивает себестоимость кубометра песка в 1,5 -2 раза.
  5. Земснаряд Д-110/47-И-1 является полностью серийной моделью, что сокращает сроки его поставки до 2-х недель от момента заказа.
  6. Имеет компактные размеры и помещается в 2 еврофуры, что в разы экономит транспортные расходы и время на доставку.
  7. Собирается и разбирается за 3 – 4 часа.
  8. Благодаря мощному гидромонитору, большому проходному сечению насоса (195 мм) и его высокому КПД - эффективен для дноуглубления в сложных условиях, где встречается большое колличество булыжника.
Ограничения эксплуатации:

Скорость течения реки свыше 1,5 м/с, высота волны более 0,7 м, глубина работ более 16 метров.

Территория эксплуатации:

Наши земснаряды работают на всей территории РФ на юге, в средней полосе, в Сибири и на Дальнем Востоке. В Украине, Грузии, Армении, Азербайджане, Казахстане, Узбекистане, Киргизии, Туркменистане и Сьерра-Леоне

Технические характеристики:

Категория разрабатываемых грунтов по ЕНИР Е2. Сб.2.

I- IV

Производительность в пересчете на сухой грунт согласно ЕНИР РФ /Е2. Сб.2/ до

116 м3/час.

Напор

56 м.

Производительность по пульпе

930 м3/час.

Тип грунтонасоса

«800/40»

Мощность грунтонасосного агрегата

325 кВт.

Максимальная дальность транспортирования грунта по горизонтали при 13% консистенции пульпы*

до 1235 м.

Максимальная глубина разработки

до 11,6 м.

Минимальная  глубина разработки

1,2 м.

Диаметр напорного пульпопровода

280 мм.

Длина земснаряда (максимальная)

21,6 м.

Ширина земснаряда (максимальная)

5,2 м.

Высота земснаряда

3,5 м.

Ширина прорези  (при повороте на 60º)

21,6 м.

Общий вес земснаряда

11,9т.

Осадка в рабочем состоянии (средняя)

0,5 м.

Установочная мощность:

325 кВт

Подключаемое напряжение

380 В.

Дополнительное оборудование:
Пульпопровод

Для работы любого земснаряда вам понадобится пульпопровод для доставки грунтовой смеси на «карту намыва» и питающий кабель для агрегатов. НПО «Земснаряд» наладил производство собственных гофрированных труб высокой прочности для наиболее продолжительного использования. Для максимального удешевления и долговечности мы разработали специальную схему сборки труб и рукавов.

Она легко монтируется и служит дольше любых аналогичных вариантов.

В комплектацию пульпопровода входит:

  • Рукав-пульпопровод Ø325мм. 4 м
  • Труба полиэтиленовая Ø355, стенка 21мм. 6,5 м
  • Труба полиэтиленовая Ø355, стенка 21мм. 13 м
  • Рукав-пульпопровод Ø150, 3,3 м
  • Рукав-пульпопровод Ø300, 4 м
  • Кассета понтонная (без бочек)
  • Болты, гайки (комплект). M20 x 170mm
  • Кабель, (КГ 3х120 + 1х35) м
  • Стандартные бочки 200 л ( предпочтительно купить вблизи места сборки)
Специальные насадки:

Для прокладки кабельных траншей по дну водоемов нашим КБ разработана специальная насадка, упрощающая работу и увеличивающая скорость проходки.

Кроме этого существует 5 видов насадок для различного рода работ. Информацию о них вы найдёте в дополнительном оборудовании.

Доставка:

Земснаряд Д-110/47-И-1 помещается в 2 еврофуры (13,6х2,45 метров) с верхней погрузкой.

Пульпопровод по длине до 150 м может разместиться в одной еврофуре (без бочек)

Пульпопровод до 350 м размещается в 2-х еврофурах (без бочек).

Ремонтный комплект ( запчасти гидронасоса) занимает минимальное место и в расчёт не берётся.

Дизельгенератор помещается в еврофуру совместно с пульпопроводом.

Лизинг:

С земснарядами нашей компании работали многие лизинговые компании Санкт-Петербурга и регионов России . Мы можем порекомендовать вам Балтийский Лизинг и Лизинговые Технологии, но по факту, скорость и доступность получения земснаряда в лизинг не зависит от того работали они с нами или нет. Руководствуйтесь анализом условий и доступности предложений этих компаний.

Регистрационные документы, которые мы предоставим вам при покупке земснаряда:

  • паспорт земснаряда
  • договор купли-продажи

Кроме того, к земснаряду прилагается инструкция по эксплуатации, а также технические материалы по настройке и обслуживанию оборудования.

Совместная организация работ:

Если у вас есть договор на поставку нерудных материалов и вы не имеете свободного оборудования для добычи, мы готовы организовать работу по добыче песка и пгс на вашем месторождении за свой счёт, включая доставку оборудования и персонала на договорных условиях.

Сертификаты и разрешения:

Земснаряд Д-110/47-И-1 имеет все необходимые документы для проведения гидромеханизированных работ на территории Российской Федерации :

  • «Разрешение на применение» от РосТехНадзора
  • Пакет документов от РРР « Российский Речной Регистр»
  • Пакет документов от ВНИИС « Всесоюзный Научно-Исследовательский Институт Стандартизации и Сертификации » .

Земснаряд « Д-110/47-И-1 » изготавливается в соответствии с обязательными требованиями технических условий и действующей технической документацией.

Имеет три конструкторских патента.

Гарантия:
  • Мы предоставляем гарантию 1 год с момента отгрузки оборудования на площадке покупателя.
  • За 10 лет не было ни одной заявки по гарантийному ремонту наших земснарядов
  • При правильной организации добычи эти земснаряды сломать невозможно.
Пуско-наладочные работы:

Тип работ

Цена в руб.с учетом НДС

Пусконаладочные работы 1 день

  • Прилет специалиста
  • Проверка  электрических соединений
  • Первая подача электричества на земснаряд
  • Фазировка двигателей
  • Запуск земснаряда
  • Демонстрация работы в течении 10 - 15 минут
  • Отъезд в аэропорт
Оплачиваются только транспортные  расходы и обеспечивается транспортировка  аэропорт-место запуска-аэропорт.
Пусконаладочные работы 2 дня и более. Оплачиваются все транспортные и    командировочные расходы, а так же стоимость работ.  Работа специалиста по запуску - 15 000 руб. в день.
