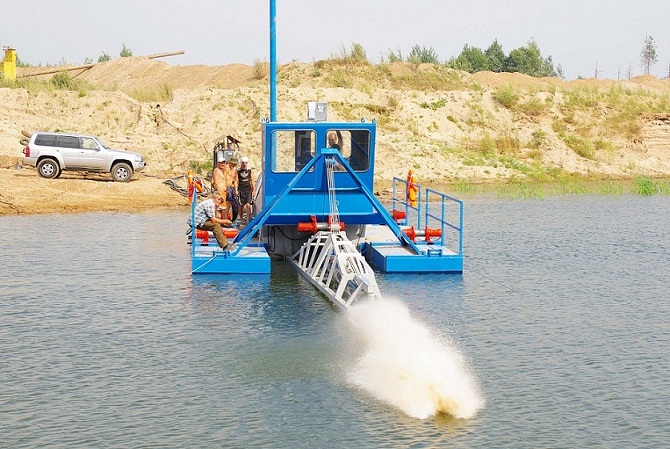

Земснаряд Д110/47-И

4 784 000 руб

Условия эксплуатации:

Д110/47-И - предназначен для разработки грунтов 1-2 категории на глубинах до 10 м . А так же для очистки рек, озёр от всех видов придонных отложений, сапропеля и ила, а также для добычи песка и песчано-гравийной смеси в небольших объёмах. Перемещение хвостов на горнорудных предприятиях, строительство водосборных коллекторов,  рытьё траншей под прокладку трубопроводов, кабелей, оптоволоконных линий и т.д. по дну рек и обводнённых участков суши.

Основные преимущества:
  • Благодаря серийному производству это очень недорогой земснаряд
  • Этот земснаряд имеет небольшие размеры, что позволяет легко монтировать и спускать на воду с помощью любого гидравлического оборудования (эксакаватор, кран и т п)
  • Он быстро очистит и углубит небольшую реку, озеро или другие водоёмы.
  • Прекрасно подходит для подготовки разведения рыб.
  • Его покупают золотодобытчики и компании намывающие алмазы.
  • Д110/47-И может встать на гидронамыв с объемом до 20000 кубометров песка, что сравнимо с большими земснарядами других производителей водоизмещением 20-40 тонн.
  • Его сильные стороны это цена, высокая производительность и абсолютная надёжность
  • Земснаряд Д-110/47-И является полностью серийной моделью, что сокращает сроки его поставки до 2-х недель от момента заказа.
  • Имеет компактные размеры и вместе с пульпопроводом и генератором помещается в 2 еврофуры, что в разы экономит транспортные расходы и время на доставку.
  • Собирается и разбирается за 3 – 4 часа.
  • Отлично подходит для работы с легким грунтом и илом.
  • Стабильно работает в суровых условиях от -47 до +55 градусов по Цельсию.
Ограничения эксплуатации:

Благоприятный режим работы при скорости течения не более 1,5 м/с (5,4 км/ч). Высота волны до полуметра.

Территория эксплуатации:

Наши земснаряды работают на всей территории РФ на юге, в средней полосе, в Сибири и на Дальнем Востоке. В Украине, Грузии, Армении, Азербайджане, Казахстане, Узбекистане, Киргизии, Туркменистане и Сьерра-Леоне

Технические характеристики:

Категория разрабатываемых грунтов

I-III

Производительность в пересчете на сухой грунт

54 м3/час

Напор

27 м.

Производительность по пульпе

470 м3/час.
Тип грунтонасоса

«400/20»

Мощность грунтонасосного агрегата 90 кВт.

Тип инжекторного агрегата

«150/30»

Мощность инжектоного агрегата

21 кВт.

Максимальная дальность транспортирования грунта по горизонтали при 14% консистенции пульпы*

до 480 м.
Максимальная глубина разработки до 10 м.
Минимальная  глубина разработки 0,5 м
Диаметр напорного пульпопровода 225 мм.
Длина земснаряда (максимальная) 10.3 м.

Ширина земснаряда (максимальная)

3.9 м.

Высота земснаряда

3.4 м.

Общий вес земснаряда

9 т.
Осадка в рабочем состоянии (средняя) 0.5 м

Установочная мощность:

135 кВт.

Подключаемое напряжение

345 квт

Транспортировка в разобранном состоянии

2 фуры

Дополнительное оборудование:
Пульпопровод

Для работы любого земснаряда вам понадобится пульпопровод для доставки грунтовой смеси на «карту намыва» и питающий кабель для агрегатов. НПО «Земснаряд» наладил производство собственных гофрированных труб высокой прочности для наиболее продолжительного использования. Для максимального удешевления и долговечности мы разработали специальную схему сборки труб и рукавов.

Она легко монтируется и служит дольше любых аналогичных вариантов.

В комплектацию пульпопровода входит:

  • Рукав-пульпопровод Ø325мм. 4 м
  • Рукав-пульпопровод и Трубы полиэтиленовые
  • Кассета понтонная (без бочек)
  • Болты, гайки (комплект). M20 x 170mm
  • Кабель КГ 3х120 + 1х35.
  • Стандартные бочки 200 л ( предпочтительно купить вблизи места сборки), либо надувные поплавки.
Специальные насадки:

Для прокладки кабельных траншей по дну водоемов нашим КБ разработана специальная насадка, упрощающая работу и увеличивающая скорость проходки.

Кроме этого существует 5 видов насадок для различного рода работ. Информацию о них вы найдёте в дополнительном оборудовании.

Доставка:

Земснаряд «Д-110/47-И» помещается в 2 еврофуры (13,6х2,45 метров) с верхней погрузкой.

Пульпопровод по длине до 150 м может разместиться в одной еврофуре (без бочек)

Пульпопровод до 350 м размещается в 2-х еврофурах (без бочек).

Ремонтный комплект ( запчасти гидронасоса) занимает минимальное место и в расчёт не берётся.

Дизельгенератор помещается в еврофуру совместно с кабелем.

Лизинг:
  • Если вы занимаетесь работами по гидронамыву или получили заказ на поставку ПГС (в том числе песка) и не имеете достаточный комплект оборудования для гидромеханизированной добычи, вы можете взять наше оборудование в лизинг или аренду. Мы поможем вам подготовить документы (комплект документов) и подадим их в лизинговые компании, которые хорошо знают нашу продукцию.
  • Если у вас есть договор на поставку ПГС и вы не имеете свободного оборудования для добычи, мы готовы организовать работу по добыче ПГС на вашем месторождении за свой счёт, включая доставку оборудования и персонала на условиях договора аренды.
Сертификаты и разрешения:

Земснаряд « Д-110/47-И» имеет все необходимые документы для проведения гидромеханизированных работ на территории Российской Федерации :

  • «Разрешение на применение» от РосТехНадзора
  • Пакет документов от РРР « Российский Речной Регистр»
  • Пакет документов от ВНИИС « Всесоюзный Научно-Исследовательский Институт Стандартизации и Сертификации » .

Земснаряд « Д-110/47-И » изготавливается в соответствии с обязательными требованиями технических условий и действующей технической документацией.

Имеет три конструкторских патента.

Гарантия:
  • Мы предоставляем гарантию 1 год с момента отгрузки оборудования на площадке покупателя.
  • За 10 лет не было ни одной заявки по гарантийному ремонту наших земснарядов
  • При правильной организации добычи эти земснаряды сломать невозможно.
Пуско-наладочные работы:

Тип работ

Цена в руб.с учетом НДС

Пусконаладочные работы 1 день

  • Прилет специалиста
  • Проверка  электрических соединений
  • Первая подача электричества на земснаряд
  • Фазировка двигателей
  • Запуск земснаряда
  • Демонстрация работы в течении 10 - 15 минут
  • Отъезд в аэропорт
Оплачиваются только транспортные  расходы и обеспечивается транспортировка  аэропорт-место запуска-аэропорт.
Пусконаладочные работы 2 дня и более. Оплачиваются все транспортные и    командировочные расходы, а так же стоимость работ.  Работа специалиста по запуску - 15 000 руб. в день.
