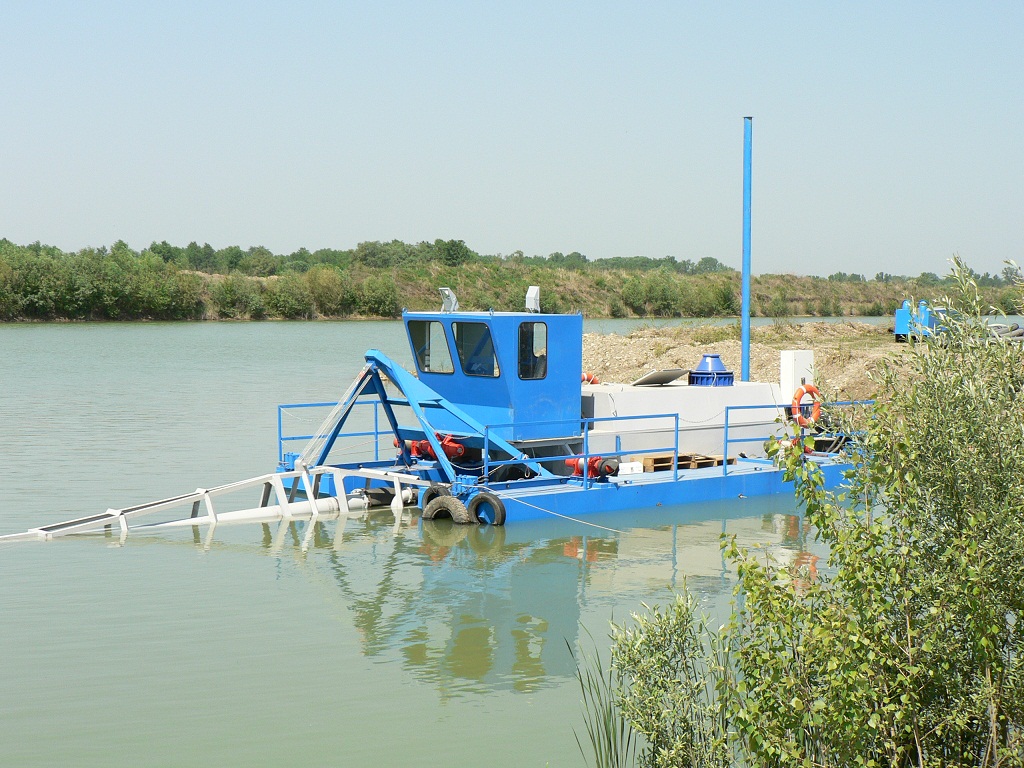

Земснаряд Д110/47-И-Ф

Фрезерный

6 680 000 руб

Условия эксплуатации:

Дноуглубление и очистка русел рек и озёр от донных отложений и растительности. Перемещение хвостов на горнорудных предприятиях, строительство водосборных коллекторов,  рытьё траншей под прокладку трубопроводов, кабелей, оптоволоконных линий и т.д. по дну рек и обводнённых участков суши.

Основные преимущества:
  1. Земснаряд Д-110/47-И-Ф предназначен для разработки грунтов 1-7 категории на глубинах до 10 м.
  2. Основное преимущество данного земснаряда - разработка грунтов с глиной, камнями, запрессованной золой и т. п.
  3. Данный земснаряд позволяет добывать 15 000 м3/мес сухого грунта
  4. Конкурентная цена, высокая производительность и абсолютная надёжность - отличительные преимущества всех наших земснарядов.
  5. Земснаряд Д-110/47-И является полностью серийной моделью, что сокращает сроки его поставки до 2-х недель от момента заказа.
  6. Имеет компактные размеры и помещается в 2 еврофуры вместе с пульпопроводом, что в разы экономит транспортные расходы и время на доставку.
  7. Собирается и разбирается за 3 – 4 часа.
  8. Стабильно работает в суровых условиях от -47 до +55 градусов.
Территория эксплуатации:

Наши земснаряды работают на всей территории РФ на юге, в средней полосе, в Сибири и на Дальнем Востоке. В Украине, Грузии, Армении, Азербайджане, Казахстане, Узбекистане, Киргизии, Туркменистане и Сьерра-Леоне

Технические характеристики:

Категория разрабатываемых грунтов

I-VII

Производительность в пересчете на сухой грунт

54 м3/час

Напор

27 м.

Производительность по пульпе

470 м3/час
Тип грунтонасоса

«400/20»

Мощность грунтонасосного агрегата 100 кВт.

Тип инжекторного агрегата

«150/30»

Мощность инжектоного агрегата

21 кВт.

Максимальная дальность транспортирования грунта по горизонтали при 14% консистенции пульпы*

до 480 м.
Максимальная глубина разработки до 10 м.
Минимальная  глубина разработки 0.5 м.
Диаметр напорного пульпопровода 200 мм.
Длина земснаряда (максимальная) 10.3 м.

Ширина земснаряда (максимальная)

3.9 м.

Высота земснаряда

3.4 м.

Общий вес земснаряда

9,5 т.
Осадка в рабочем состоянии (средняя) 0.5 м

Установочная мощность:

155 кВт.

Подключаемое напряжение

380 В.

Дополнительное оборудование:
Пульпопровод

Для работы любого земснаряда вам понадобится пульпопровод для доставки грунтовой смеси на «карту намыва» и питающий кабель для агрегатов. НПО «Земснаряд» наладил производство собственных гофрированных труб высокой прочности для наиболее продолжительного использования. Для максимального удешевления и долговечности мы разработали специальную схему сборки труб и рукавов.

Она легко монтируется и служит дольше любых аналогичных вариантов.

В комплектацию пульпопровода входит:

  • Рукав-пульпопровод Ø325мм. 4 м
  • Рукав-пульпопровод и Трубы полиэтиленовые
  • Кассета понтонная (без бочек)
  • Болты, гайки (комплект). M20 x 170mm
  • Кабель КГ 3х120 + 1х35.
  • Стандартные бочки 200 л ( предпочтительно купить вблизи места сборки), либо надувные поплавки.
Специальные насадки:

Для прокладки кабельных траншей по дну водоемов нашим КБ разработана специальная насадка, упрощающая работу и увеличивающая скорость проходки.

Кроме этого существует 5 видов насадок для различного рода работ. Информацию о них вы найдёте в дополнительном оборудовании.

Доставка:

Земснаряд «Д-110/47-И-Ф» помещается в 2 еврофуры (13,6х2,45 метров) с верхней погрузкой.

Пульпопровод по длине до 150 м может разместиться в одной еврофуре (без бочек)

Пульпопровод до 350 м размещается в 2-х еврофурах (без бочек).

Ремонтный комплект ( запчасти гидронасоса) занимает минимальное место и в расчёт не берётся.

Дизельгенератор помещается в еврофуру совместно с кабелем.

Лизинг или организация работ:
  1. Если вы занимаетесь работами по гидронамыву или получили заказ на поставку песка или пгс и не имеете достаточный комплект оборудования для гидромеханизированной добычи, вы можете взять наше оборудование в лизинг или аренду. Мы поможем вам подготовить документы (комплект документов) и подадим их в лизинговые компании, которые хорошо знают нашу продукцию.
  2. Если у вас есть договор на поставку нерудных материалов и вы не имеете свободного оборудования для добычи, мы готовы организовать работу по добыче песка и пгс на вашем месторождении за свой счёт, включая доставку оборудования и персонала на условиях договора аренды.
Сертификаты и разрешения:

Земснаряд Д-110/47-И-Ф имеет все необходимые документы для проведения гидромеханизированных работ на территории Российской Федерации :

  • «Разрешение на применение» от РосТехНадзора
  • Пакет документов от РРР « Российский Речной Регистр»
  • Пакет документов от ВНИИС « Всесоюзный Научно-Исследовательский Институт Стандартизации и Сертификации » .

Земснаряд « Д-110/47-И-Ф » изготавливается в соответствии с обязательными требованиями технических условий и действующей технической документацией.

Имеет три конструкторских патента.

Гарантия:
  • Мы предоставляем гарантию 1 год с момента отгрузки оборудования на площадке покупателя.
  • За 10 лет не было ни одной заявки по гарантийному ремонту наших земснарядов
  • При правильной организации добычи эти земснаряды сломать невозможно.
Пуско-наладочные работы:

Тип работ

Цена в руб.с учетом НДС

Пусконаладочные работы 1 день

  • Прилет специалиста
  • Проверка  электрических соединений
  • Первая подача электричества на земснаряд
  • Фазировка двигателей
  • Запуск земснаряда
  • Демонстрация работы в течении 10 - 15 минут
  • Отъезд в аэропорт
Оплачиваются только транспортные  расходы и обеспечивается транспортировка  аэропорт-место запуска-аэропорт.
Пусконаладочные работы 2 дня и более. Оплачиваются все транспортные и    командировочные расходы, а так же стоимость работ.  Работа специалиста по запуску - 15 000 руб. в день.
