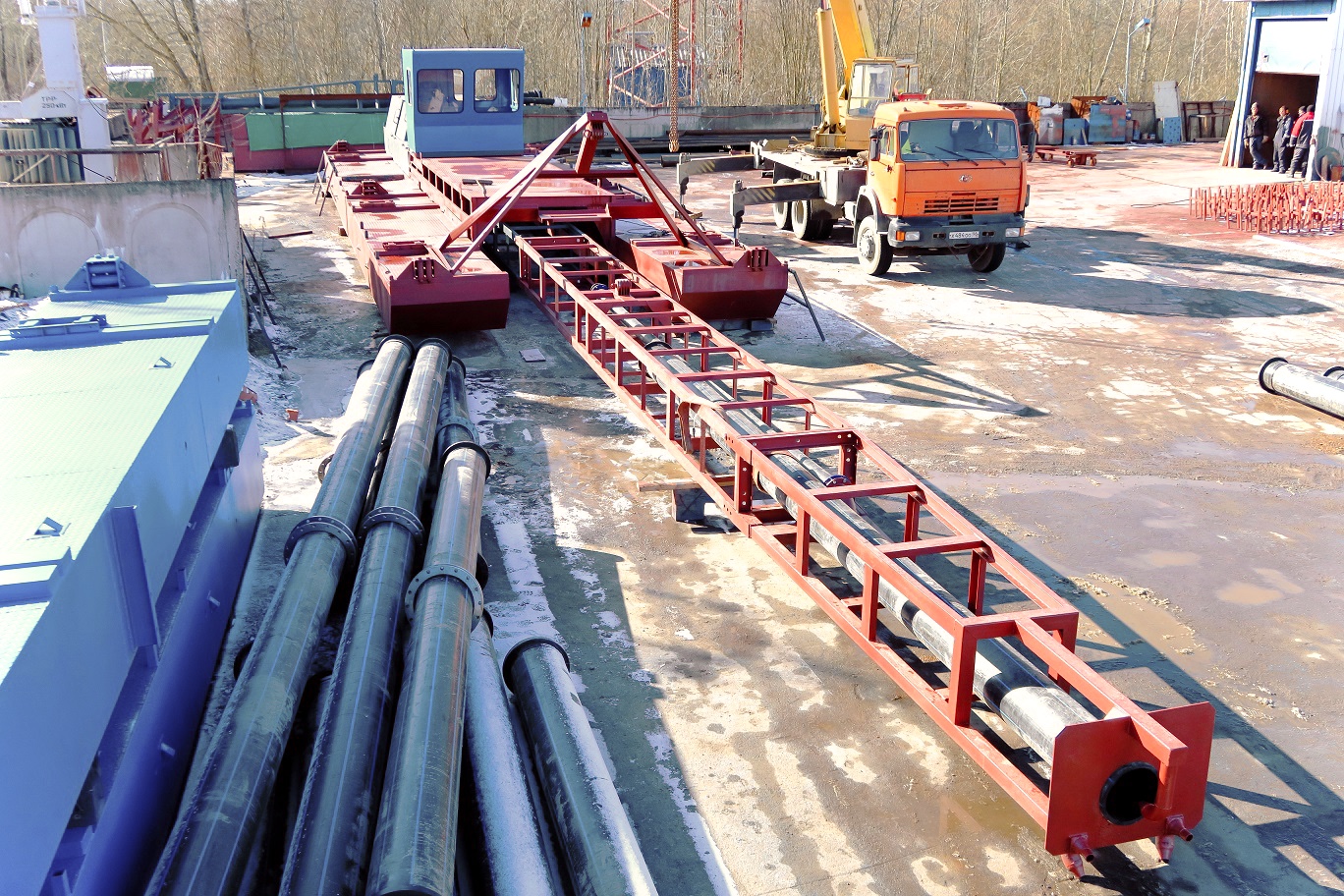

Земснаряд Д-110/47-И-2-25

16 140 000 руб

Условия эксплуатации:

Земснаряд “ Д-110.47-И-2-25 ”, электрический, несамоходный, предназначен для разработки грунта группы I-IV по классификации грунтов разрабатываемых гидронамывом, в обводненных горных выработках, карьерах глубиной до 25 метров и добычи в них различных нерудных материалов и полезных ископаемых. Для проходческих работ по строительству коллекторов при обводнении горных выработок, намыва плотин, дамб, дорог и площадей под промышленное и гражданское строительство, а так же для очистки хвостохранилищ, разработки золо и шламонакопителей ТЭЦ, очистки каналов и водоемов от ила, песка и других отложений, разработки подводных траншей под закладку трубопроводов и кабелей. Земснаряд может быть использован в качестве насосной станции для перекачки воды и пульпы с содержанием нерудных материалов до 18 % при подачи ее на грохот или карту намыва, а так же на погрузочную площадку, снабженную различного рода осушителями. Район эксплуатации – обводненные горные выработки, не судоходные, искусственно образовавшиеся водоемы карьерного типа, имеющие или не имеющие соединения с природными водоемами. Допускается эксплуатация земснаряда данного типа на судоходных водоёмах с течением не более 0,5 м/с, а так же удовлетворяющих классам судов Л 1, при условии установки бортовых навигационных огней.

Основные преимущества:
  1. Земснаряд Д-110/47-И-2-25 прекрасно подходит для увеличения глубины добычи при мощности пласта песка больше 25 метров.
  2. Благодаря водоизмещению в 30 тонн он более стабилен и, соответственно, удобен на реках в работах по дноуглублению фарватера.
  3. Основные покупатели этого земснаряда - подрядчики по добыче песка и ПГС, а также организации, занимающиеся дноуглублением.
  4. Конкурентная цена, высокая производительность и абсолютная надёжность - выделяет его из всех российских и зарубежных аналогов.
  5. Земснаряд Д-110/47-И-2-25 является полностью серийной моделью, что сокращает сроки его поставки до 2-х недель от момента заказа.
  6. Имеет компактные размеры и помещается в 3 еврофуры, что в разы экономит транспортные расходы и время на доставку.
  7. Собирается и разбирается за 3 – 4 часа.
  8. За счёт высокой производительности и отсутствия простоев по причине поломок, средняя себестоимости добычи (включая штатный персонал, топливо и другие связанные расходы) составляет от 36 до 72 рублей в зависимости от сложности грунтов и правильной организации добычи.
  9. Благодаря мощному гидромонитору, большому проходному сечению насоса (195 мм) и его высокому КПД - эффективен для дноуглубления в сложных условиях, где встречается большое колличество булыжника.
  10. Стабильно работает в суровых условиях от -47 до +55 градусов по Цельсию.
Ограничения:

При работе в положении поперечном течению реки, скорость течении должны быть в пределах 1 м/с. В противном случае глубоко погружённая стрела может быть увлечена течением и земснаряд «встанет» на один понтон. Высота волны не более 0,5 м.

Категория разрабатываемых грунтов по енир е2. сб.2.

I-IV

Производительностьв пересчете на сухой грунт согласно енир рф /е2. сб.2/ до

213 м3/час.

Напор

31 м.

Производительность по пульпе

1800 м3/час.

Тип грунтонасоса

1800/32 мв

Мощность грунтонасосного агрегата

325 квт.

Максимальная дальность транспортирования грунта по горизонтали при 13% консистенции пульпы*

до 870 м.

Максимальная глубина разработки

до 25 м.

Минимальная глубина разработки

0,7 м

Диаметр напорного пульпопровода

307 мм.

Длина земснаряда (максимальная)

31 м.

Ширина земснаряда (максимальная)

5,4 м.

Высота земснаряда

3,85 м.

Ширина прорези (при повороте на 60º)

32 м.

Общий вес земснаряда

29,6 т

Осадка в рабочем состоянии (средняя)

0,55 м.

Установленная мощность:

345 квт

Подключаемое напряжение

380 в.

Транспортировка в разобранном состоянии

2 еврофуры

Дополнительное оборудование:

Для работы любого земснаряда вам понадобится пульпопровод для доставки грунтовой смеси на «карту намыва» и питающий кабель для агрегатов. НПО «Земснаряд» имеет собственное производство гофрированных труб высокой прочности для тяжёлого и продолжительного использования. Для максимального удешевления и долговечности мы разработали специальную схему сборки труб и рукавов. Она легко монтируется и служит дольше любых аналогичных вариантов.

В комплектацию пульпопровода входит:

  • Рукав-пульпопровод Ø325мм. 4 м
  • Труба полиэтиленовая Ø355, стенка 21мм. 6,5 м
  • Труба полиэтиленовая Ø355, стенка 21мм. 13 м
  • Кассета понтонная (без бочек)
  • Болты, гайки (комплект). M20 x 170mm
  • Кабель КГ 3х120 + 1х35.
  • Стандартные бочки 200 л ( предпочтительно купить вблизи места сборки), либо надувные поплавки.
Специальные насадки:
  • Для прокладки кабельных траншей по дну водоемов нашим КБ разработана специальная насадка, упрощающая работу и увеличивающая скорость проходки.
  • Кроме этого существует 5 видов насадок для различного рода работ. Информацию о них вы найдёте в дополнительном оборудовании.
Доставка:
  • Земснаряд «Д-110/47-И-2-25» помещается в 4 еврофуры (13,6х2,45 метров) с верхней погрузкой.
  • Пульпопровод по длине до 150 м может разместиться в одной еврофуре (без бочек)
  • Пульпопровод до 350 м размещается в 2-х еврофурах (без бочек).
  • Ремонтный комплект ( запчасти гидронасоса) занимает минимальное место и в расчёт не берётся.
  • Дизельгенератор помещается в еврофуру совместно с кабелем.
Лизинг:

С земснарядами нашей компании работали многие лизинговые компании Санкт-Петербурга и регионов России . Мы можем порекомендовать вам Балтийский Лизинг и Лизинговые Технологии, но по факту, скорость и доступность получения земснаряда в лизинг не зависит от того работали они с нами или нет. Руководствуйтесь анализом условий и доступности предложений этих компаний.

Регистрационные документы, которые мы предоставим вам при покупке земснаряда:

  1. паспорт земснаряда
  2. договор купли-продажи

Кроме того, к земснаряду прилагается инструкция по эксплуатации, а также технические материалы по настройке и обслуживанию оборудования.

Совместная организация работ:

Если у вас есть договор на поставку нерудных материалов и вы не имеете свободного оборудования для добычи, мы готовы организовать работу по добыче песка и пгс на вашем месторождении за свой счёт, включая доставку оборудования и персонала на договорных условиях.

Сертификаты и разрешения:

Земснаряд « Д-110/47-И-2-25 » имеет все необходимые документы для проведения гидромеханизированных работ на территории Российской Федерации :

  • «Разрешение на применение» от РосТехНадзора
  • «Разрешение на применение» от РосТехНадзора
  • Пакет документов от ВНИИС « Всесоюзный Научно-Исследовательский Институт Стандартизации и Сертификации »

Земснаряд « Д-110/47-И-2-25 » изготавливается в соответствии с обязательными требованиями технических условий и действующей технической документацией.

Имеет три конструкторских патента.

Гарантия:
  • Мы предоставляем гарантию 1 год с момента отгрузки оборудования на площадке покупателя.
  • За 10 лет не было ни одной заявки по гарантийному ремонту наших земснарядов
  • При правильной организации добычи эти земснаряды сломать невозможно.
Пуско-наладочные работы:

Тип работ

Цена в руб.с учетом НДС

Пусконаладочные работы 1 день

  • Прилет специалиста
  • Проверка  электрических соединений
  • Первая подача электричества на земснаряд
  • Фазировка двигателей
  • Запуск земснаряда
  • Демонстрация работы в течении 10 - 15 минут
  • Отъезд в аэропорт
Оплачиваются только транспортные  расходы и обеспечивается транспортировка  аэропорт-место запуска-аэропорт.
Пусконаладочные работы 2 дня и более. Оплачиваются все транспортные и    командировочные расходы, а так же стоимость работ.  Работа специалиста по запуску - 15 000 руб. в день.
